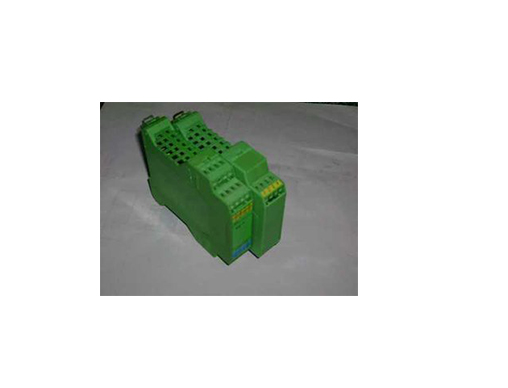

一、仪表简介： 智能隔离器又名信号隔离器，是一种采用线性光耦隔离原理将输入信号进行转换输出。一般由输入信号处理单元、隔离单元、输出信号处理单元、电源等4部份构成。
二、工作原理：
智能隔离器是将变送器或者一起的信号通过半导体器件调制变换，然后通过光感或者磁感器件进行隔离转换，然后再进行解调变换回隔离前信号，同时对隔离后信号的供电电源进行隔离处理，保证变换后的信号、电源、地之间的绝对独立，是将输入单路或双路电流或电压信号，变送输出隔离的单路或双路线性的电流或电压信号，并提高输入、输出、电源之间的电气隔离性能。
三、应用范围：
信号隔离器除通用的功能外，还可支持对信号进行逻辑处理，对状态设置报警输出，芯片为隔离器的功能带来了革命性的进步，拓宽了隔离器的使用范围。可以与单元组合仪表及DCS、PLC等系统配套使用，在油田、石化、制造、电力、冶金等行业的重大工程中有着广泛应用。
四、独特优势：
1、单片机芯片独特而强大的软件功能和隔离器自身优异的硬件电气性为产品的稳定性和可靠性提供了坚实的保证。
2、智能隔离器可使用通讯协议利用通讯手段和手操器连接，在线观测输入、输出值。
3、无需借助外部的零点和满度电位器即可对信号进行数字化自动/手动调校。同时可对输入信号进行自动补偿。
4、智能隔离器对输入信号中的高、低频干扰信号提供了软件上的抑制和处理。即使在大功率变频控制系统中也能可靠的运行。
5、输入为单路或双路的线性电流或电压信号。
6、变送输出隔离的单路、双路电流或电压信号，在输入、输出、电源之间提供良好的电气隔离。
五、性能指标：
1、系统传输准确度：±0.2%×F·S；
2、温度漂移：≤0.005%F·S/℃；
3、工作温度：工业级标准 -10～+55℃；
4、输入阻抗：电流：100Ω；电压：500KΩ；
5、电流输出允许外接的负载阻抗：4-20mA输出时0～500Ω；0-10mA输出时0～1KΩ,需要更大的负载能力请在订货时说明；
6、电磁兼容：符合IEC61000-4-4：1995中所规定的第四类（恶劣工业现场）环境对产品的抗电磁干扰要求；
7、输入/输出/电源/通讯/双路间绝缘强度：≥1500V.ac；
8、储运环境温度：-40～+80℃；
9、相对湿度：10-90％RH（40℃时）；
10、供电电源：交流： AC 95～265V；
11、直流：DC12V～32V（反接保护）；
12、输入功率：0.9～1.8W（与型号有关，详见本手册附录中关于输入功率的计算方法）；
13、通讯接口：RS232 或 RS485，MODBUS软件协议（选配）；
14、外形尺寸：宽×高×深：22.5×100×115mm；
15、净 重：140g±20g。
六、安装注意事项有以下几点：
1．使用前应详细阅读说明书。
2．作为信号隔离使用时，应将输入端串入环路电路中，输出端接取样回路。
3．作为隔离配电使用时，应将输入端串入电源电路中，输出端接变送器。
4．若不正常工作应先检查接线是否正确，注意电源有无及极性反正。
